汽輪機軸瓦補焊修復工藝

修復方法的選擇

軸瓦的修復有兩種方法，即整體澆鑄和局部補焊。整體澆注的質量容易保證，但工藝復雜、技術要求高，需有澆注的專用設備、費用較高、工期相對較長。局部補焊的工藝簡單、費用低、工期短、工作量小、在現場可以直接實施，但補焊時溫度較難掌握，易產生二次脫胎和其它質量問題。從經濟原則考慮，烏金軸瓦現場修復采用氧乙炔火焰進行局部補焊的方法。

1.1補焊工藝

清理瓦胎

1)判斷脫胎部位，然后用尖鏟、鏨子把脫胎部分徹底剔除；2)用鋼絲刷將軸瓦的凹面清理干凈，露出金屬光澤；3)用熱堿水(10％氫氧化鈉或氫氧化鉀)清洗數次，再用清水清洗；4)用氧乙炔火焰(氧化焰)把瓦面燒一遍，以清除殘留在細孔內的石墨和油垢，并用白布輕擦表面。

掛錫

掛錫的目的是要增加軸承合金對瓦胎的附著力，使其緊密地結合在一起。通常采用工藝性能好的錫鉛合金焊錫作為掛錫材料。

1)把錫加工成直徑4～6mm的條狀；2)在瓦胎表面涂上一層鹽酸，數分鐘后用清水沖洗并用白布擦干凈；3)用氧乙炔火焰(中性焰或輕微碳化焰)將瓦胎均勻加熱到250～270℃ ，加熱時，瓦胎要保持清潔；4)在加熱中用錫條在瓦胎面上輕輕摩擦，錫條能熔化表示已達到掛錫所需要的溫度；5)加熱后，在瓦胎面上均勻地涂上一層氯化鋅溶液(ZnC1)，隨即用細銅絲刷用力來回刷瓦面，一邊刷一邊加錫條，直到全部瓦面掛均勻為止；6)掛好錫的瓦胎表面應是發亮的暗銀色，如果出現淡黃色或黑色的斑點，則說明掛錫質量不合格，必須返工，重新再掛；7)掛錫后，應及時補焊烏金，不可放置時間過長以免氧化。

2補焊軸承合金準備

1)軸承合金的選擇：軸承合金是一種摩擦系數和摩擦消耗功率都比較低的灰白色合金，鉛基合金可塑性較差，所以一般采用可塑性較強的錫基合金作為堆焊材料；2)補焊前先用一角鐵作為模具，把烏金熔化成 5～6mm的條狀，以適合補焊時手持操作。不允許將用過的軸承合金重新再用；3)為了防止堆焊時瓦體過熱，導致整個烏金脫胎，補焊時，要控制好溫度和選擇好軸瓦的放置方向。

3軸承合金的補焊

{C}1)   {C}軸承合金的補焊質量很大程度上取決于軸承合金補焊時的溫度，溫度過高會增加氧化，使晶粒粗大，合金內不同比重的各種金屬容易分離，造成組織不均勻；溫度過低則結合性能不良。2)堆焊時，先加熱掛錫后的瓦面，并用烏金條摩擦，烏金熔化并能與錫熔在一起即可填加烏金，同時向前移動。第一遍不宜太厚，以后用同樣方法堆焊，直到厚度符合要求為止。補焊溫度以能熔化軸承合金為準(烏金的熔點為240°C左右)，焊接速度要快，一定要控制溫度，切忌過熱。施焊中，既要保證堆焊區新舊合金熔合，又要保證非堆焊區溫度不超過100％，防止發生脫胎和其他問題。特別是比較小的軸瓦一定要控制好溫度，防止變形過大而無法使用。3)為了防止瓦體變形，應采用

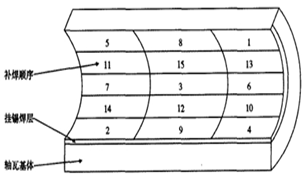

多層多道補焊。補焊順序見圖示。4)補焊軸瓦合金每一層每一道都要清理，用白布輕擦干凈。5)堆焊時一定要使弧坑填滿、緩慢收弧，以免產生氣孔及裂紋。6)補焊軸承合金要留夠加工余量，最后一層焊道要比軸瓦原始表面略高，并注意在焊道與原始表面交界處避免咬邊和未熔合等缺陷。

4焊后處理

采用刮削方法恢復其原始尺寸，使修復后的軸瓦達到設計要求。
